磐一（西安）裝備技術有限公司專業設計的電子束區域熔煉設備由爐體部分、夾料部分、真空系統部分、電子槍部分、高壓電源部分、自動控制系統、水冷系統等組成。要求整體結構緊湊，布局合理，維修維護方便。

      （1）爐體部分：爐體為立式結構，包括304L不銹鋼爐體、不銹鋼爐門、碳鋼架體等配件。

      （2）溫度控制系統：加熱部分、測溫控溫儀表等。

      （3）電子槍：電子槍有三塊聚束極和一塊紫銅底板以及燈絲和相關高壓絕緣件組成。

      （4）真空與氣氛控制系統：真空泵、真空測量裝置、管道、閥門、接口等。管道、閥門一律采用不銹鋼或更優質材質。

      （5）電子槍移動系統：電子槍移動系統應帶有水冷系統，由不銹鋼制造，伺服電動缸進行傳動。

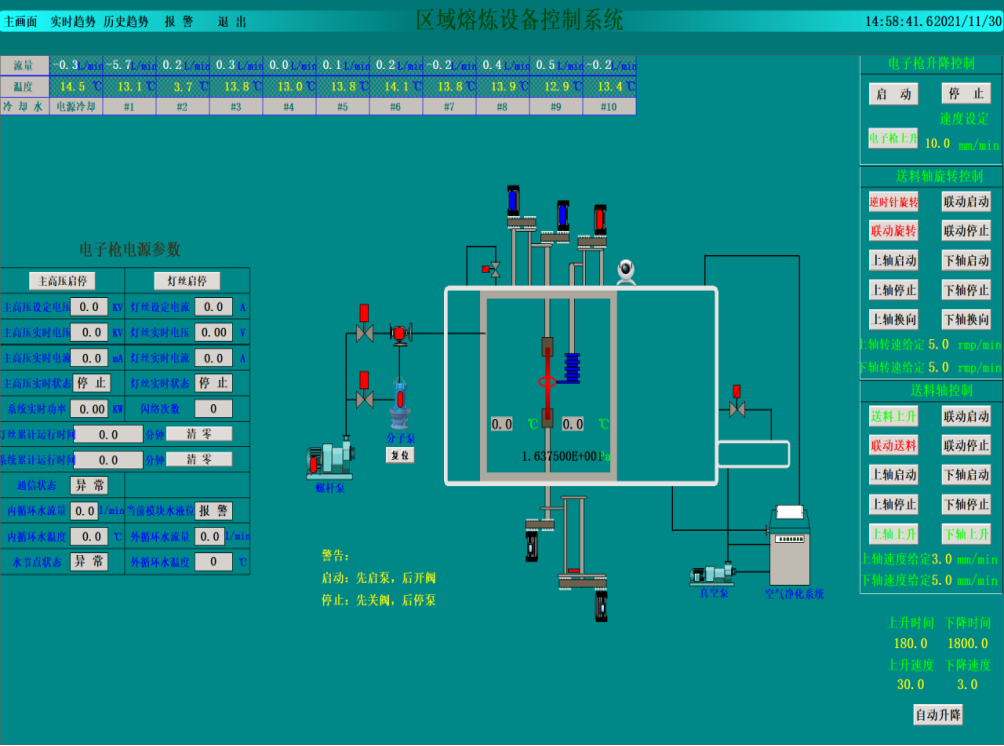

      （6）集成控制系統：可將爐體、真空系統、溫控系統等相關儀表的控制集成到控制臺）。

      （7）冷卻水循環系統：工藝?yán)鋮s水循環管道、閥門均采用不銹鋼或更優材質，以確保水質穩定。

      （8）安全連鎖裝置與預警系統：冷卻水和氣氛控制中超壓和冷卻能力不足時，有安全連鎖和必要預警。

電子束區域熔煉

        區域熔煉設備是將提純的材料制成細棒，通過電子束加熱，使一小段固體熔融成液態，熔融區域液相溫度僅比固態材料的熔點高幾度，稍加冷卻就會析出固相。熔融區沿著軸向緩慢移動，雜質也隨著移動，最后富集于棒的端部。精煉時間通常為多個小時，在試棒進行區域熔煉之后，將端部雜質含量高的部分切除，再進行第二次、第H次提純處理，達到提純目的。運用區域熔煉，不僅可以將雜質均勻的滲透到晶體中去，而且在這一過程中，位錯結構缺陷、夾雜物等可以得到有效控制，甚至被消除。用區熔堆積法可以制備單晶。

           成功案例：某科研研究單位
